ABB40390S

Syrefast vinkelbeslag

ABB40390S syrefaste vinkelbeslag brukes til tre-tre skjøter.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 3
Rustfritt stål

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Rustfritt stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet
  • Korrosjonsbeskyttelse:
    Rustfri/syrefast -  A4

Fordeler

  • Rustfri utgave
  • Belastning i alle retninger

Applikasjoner

Skjøter

  • Tre-tre skjøter

Bruksområder

  • Brukes til skjøting av kryssende bjelker i mindre trekonstruksjoner

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Huller flik A Huller flik B Box Quantity
A B C t Ø5 [mm] Ø5 [mm]
ABB40390S21221437939340355100

ABB40390S-R NOBB nr: 49406976

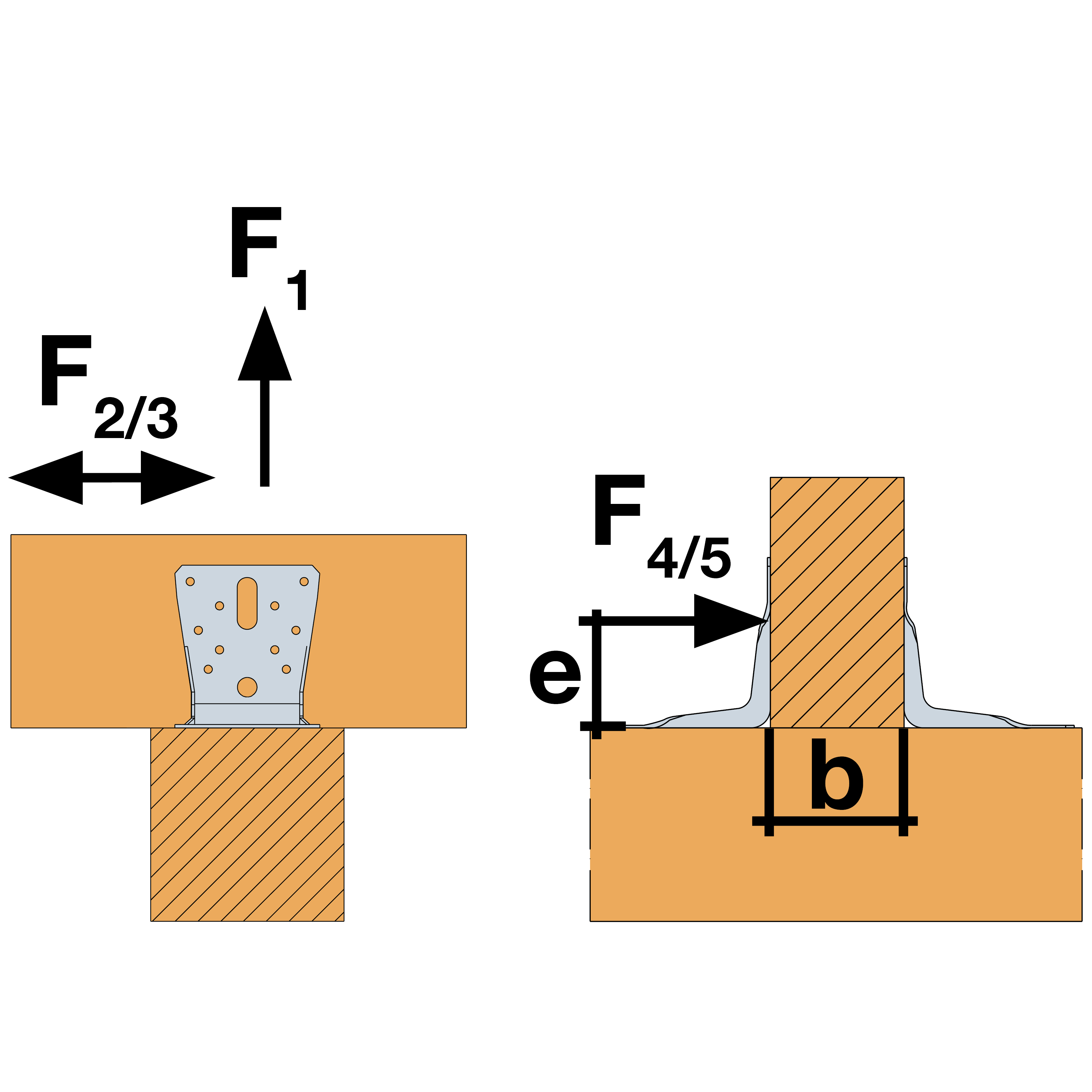

Karakteristisk bæreevne - Bjelke-bjelkesamling - Maks utspikring

Art. nr. Karakteristisk bæreevne - Tre-Tresamling - Full utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5,k(1)
Antall Antall CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABB40390S35min (3.0 ; 3,1 /kmod )min (4,9; 4,4 /kmod )22.81,4 /kmod^0,51,9 /kmod 0,5

1)  b = 75 mm  ;  e = 130 mm

Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring

Art. nr. Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5,k(1)
Antall Antall CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABB40390S33min (2,3; 2,0 /kmod )min (3,1; 2,8 /kmod )1.72.21,0 /kmod^0,51,3 /kmod^0,5

1)  b = 75 mm  ;  e = 130 mm

Eftervisning
Ved sammenlægning af virkninger skal der eftervises:



Montering

Montering

Innfesting

  • Til innfesting brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer (merk at bæreevnen reduseres ved bruk av rustfrie CSA beslagskruer).

Sertifiseringer

Ytelses Erklæring (DoP)

European Technical Assessment (ETA)

eta-06-0106.pdf (13.43 MB)
